Шаровый кран. Компоновка и принцип работы

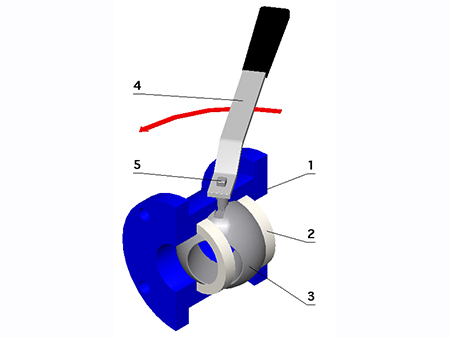

Шаровые краны простейшего конструктивного исполнения состоят из следующих конструктивных элементов:

1. Корпус цельносварного либо сборного типа, из которого выходят соединительные патрубки (сварные, муфтовые либо фланцевые) для стыковки арматуры с трубопроводом.
2. Два параллельно расположенных седла, фиксирующие запорный элемент внутри корпуса, представленные уплотнительными кольцами из полимерных материалов – фторопласта, тефлона либо синтетического каучука.
3. Запорный механизм – шар со сквозной перфорацией, образующей пропускное отверстие.
4. Ручной привод в виде рычага.
5. Шпиндель, соединяющий рукоятку с запорным элементом.

Кран запорный может иметь множество вариантов исполнения, однако принцип его работы всегда будет идентичным. В открытом положении арматуры пропускное отверстие шарового затвора расположено параллельно движению рабочей среды. При вращении привода шпиндель передает крутящий момент на затвор и шар перемещается вокруг своей оси, перекрывая поток стенками без перфорации. Регулировка расхода рабочей среды выполняется посредством частичного открытия пропускного отверстия.

Инженерная сантехника VALTEC в Алматы

В отдельную группу можно отнести кран шаровой трёхходовой, на его корпусе предусмотрено 3 патрубка – одно входное и два выходных. Такая конструкция используется при необходимости перенаправления потока рабочей среды: в открытом положении затвора она может поступать в оба выходных патрубка, либо же направляться на заданный выход, что позволяет быстро отсечь либо подключить один из трубопроводов системы.
