Требования к запорной арматуре

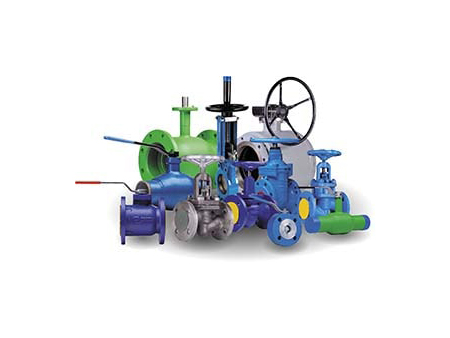

Запорная арматура составляет более 80% всех устройств, объединённых понятием «трубопроводная арматура». Предназначена она для перекрытия потока рабочей среды трубопровода. Это краны, вентили, клапаны, задвижки и заслонки.

Используется запорная арматура на магистралях самого разного предназначения. Соответственно, и требования к ней могут выдвигаться самые разные: от общих, до специальных, отвечающим особым условиям эксплуатации.

В этой статье мы рассмотрим требования к запорной арматуре, сформулированные в различных нормативных документах. А также выясним, какие проводятся испытания трубопроводной арматуры для подтверждения её соответствия этим требованиям.

Основные требования

Независимо от типа и предназначения конкретного изделия, к запорной арматуры выдвигаются следующие общие требования:

• Минимальный срок эксплуатации должен составлять 25-30 лет;
• Минимальный ресурс — 1000 циклов без снижения класса герметичности;
• Усилие для привода механизма запорной арматуры не должно быть больше 300 Н/м (арматура камерной установки), и 250 Н/м (арматура бескамерной установки);
• Герметичность арматуры должна обеспечиваться с обеих сторон присоединения;
• Присоединительные размеры должны соответствовать принятым в Российской Федерации размерам труб, резьбовых и фланцевых соединений;
• Устанавливаемая на трубопроводах запорная арматура должна иметь указатель направления движения потока рабочей среды, а также указатели положений «ОТКРЫТО» и «ЗАКРЫТО».

Купить запорную арматуру в Алматы

Требования к запорной арматуре тепловых сетей

На тепловых сетях запорная арматура устанавливается:

• На всех выводах ТС от источника тепловой энергии, вне зависимости от диаметра магистрали и вида теплоносителя;
• На трубопроводах диаметром от 100 мм на расстоянии максимум 1000 метров друг от друга (водяные теплосети);
• В узлах ответвлений трубопроводов диаметром от 100 мм паровых и водяных тепловых сетей.

Требования к запорной арматуре тепловых сетей регламентируют материалы, из которых должны быть изготовлены те или иные устройства, устанавливаемые в определённых местах магистрали. Так, на выводе сети от источника тепла, на самой тепловой сети и на вводе в Центральные тепловые пункты должна устанавливаться только арматура из стали.

Не разрешено устанавливать запорную арматуру из серого чугуна на трубопроводах тепловых сетей в регионах с температурой воздуха ниже -10°С (кроме ТП и сетей горячего водоснабжения).

Разрешается использовать арматуру из бронзы и латуни на трубопроводах тепловых сетей, если температура рабочей среды (горячая вода) не превышает 200°С.

Требования к запорной арматуре, устанавливаемой на газопроводе

Требования к устанавливаемой на газопроводах запорной арматуре обусловлены особенностями и характеристиками транспортируемой по ним рабочей среды. Давление газа на магистральном газопроводе может достигать 100 кгс/см2, а температура на выходе из компрессорной станции — 120°С. В составе газа имеются компоненты, способные вызывать коррозию металла, к таким относятся, например, сероводород и углекислый газ. Кроме того, в тех или иных пропорциях, в газе могут содержаться конденсированная вода, метанол, диэтиленгликоль, газовый конденсат, механические примеси.

Таким образом, к устанавливаемой на газопроводах арматуре выдвигаются следующие требования:

• Минимальное гидравлическое сопротивление;
• Герметичное отключение определённого участка, аппарата или сосуда от основного трубопровода, для безопасности проведения ремонтных работ;
• Соединения арматуры с трубопроводом, разъёмы корпуса и уплотнения должны быть полностью герметичны;
• Конструкция арматуры должна обеспечивать удобное обслуживание быстрое открытие/закрытие, а требуемое для этого усилие при ручном управлении не должно превышать допустимых значений;
• Диаметр запорной арматуры должен соответствовать диаметру трубопровода, для беспрепятственного прохода продувочных шаров и очистных ершей.

Методы контроля и испытания трубопроводной арматуры

Испытания арматуры на соответствие требованиям проводятся в испытательных лабораториях трубопроводной арматуры. Для этого используются испытательные стенды. Различные испытательные стенды трубопроводной арматуры используются для проверки соответствия тех или иных характеристик.

Так, стенд гидравлических испытаний трубопроводной арматуры применяется для испытания следующих характеристик:

• Плотность и прочность материала работающей под давлением арматуры и сварных швов;
• Прочность изделия в сборе;
• Герметичность.

В испытательной лаборатории трубопроводной арматуры используются также стенды горячих испытаний, искусственного климата, стенд определения гидравлических характеристик, вакуумный и пневматический стенды.

По результатам испытания трубопроводной арматуры оформляются соответствующие документы:

• Журнал испытаний трубопроводной арматуры;
• Протокол испытаний;
• Акт испытаний трубопроводной арматуры.
