Для чего нужна группа безопасности?

Группа безопасности предназначена для обеспечения и контроля в системе отопления или горячего водоснабжения требуемого давления и сбросе его при выходе за максимальный предел.

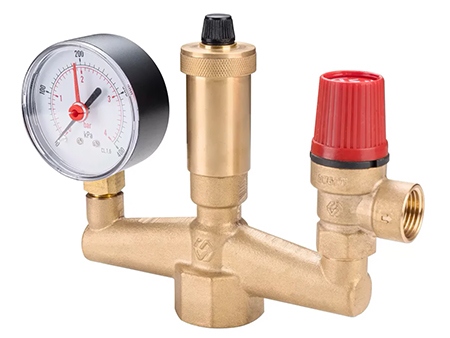

Группа безопасности состоит из: предохранительного клапана, который сбрасывает часть воды (теплоносителя) при его избытке, воздухоотводчика, и манометра. Все эти элементы можно установить в системе как отдельно, так и в сборе в одном корпусе.

Предохранительный клапан (клапан избыточного давления) - представляет из себя вентиль, в котором закрывающий шток прижат пружиной. Жесткость пружины подбирают на заводе-изготовителе, настраивая клапан на определенное давление (1.5, 3, 6 бар или др.). Предохранительные клапаны необходимо монтировать во всех системах, где возможно расширение воды (теплоносителя) за счет нагрева. В доме такими системами являются - отопление и система горячего водоснабжения (бойлер косвенного нагрева или водонагреватель). В случае, если давление в системе поднимается выше, чем номинал предохранительного клапана - пружина клапана уже не сможет удерживать воду, она сожмется и откроет вентиль — происходит стравливание давления, а попросту сброс «лишнего» теплоносителя в боковой отвод клапана.

Для того чтобы не получить ожог при внезапном открытии клапана или не испортить ремонт в помещении, к боковому отводу приворачивают отводную трубу и направляют ее в канализацию или дренажную емкость.

Не стоит думать, что при срабатывании клапан избыточного давления сбрасывает много воды - в обычных частных домах, для того чтобы давление упало с 3 до 1 бар, необходимо сбросить около одного стакана воды, а иногда и меньше.

Предохранительные клапаны VALTEC в Алматы на сайте vectherm.kz

Для того, чтобы группа безопасности выпускала воздух из системы, необходимо ее устанавливать в верхней части труб, подходящих к котлу или бойлеру, то есть воздухоотводчик защищает котел или бойлер от завоздушивания. Защиту радиаторов или других верхних точек системы обеспечивают другие автовоздушники или краны Маевского.

Между котлом и группой безопасности нельзя устанавливать запорную арматуру!

При выборе группы безопасности котла - необходимо уточнить, на какую мощность она рассчитана. Для мощных котлов - в группе безопасности применяются предохранительные клапаны с большим проходным сечением (резьба на 3/4 или 1 дюйм).
Максимальное давление систем отопления и водоснабжения

Предохранительные клапаны подбирают на основании номинального рабочего давления в системе. Рассмотрим номинальные давления основных инженерных систем и необходимые предохранительные клапаны для них.

1 бар = 1,0197 кгс/см2 = 0,98692 атм.

• Системы отопления с настенными газовыми котлами. Номинальное - 1,5-2.0 бар, предохранительный клапан - 3.0 бар.
• Системы отопления с напольными газовыми котлами. Номинальное - 1.0-1.5 бар, предохранительный клапан - 3.0 бар
• Системы отопления с твердотопливными котлами, печи со встроенными котлами. Номинальное - 0.5-1.0 бар, предохранительный клапан - 1.5 бар.
• Системы горячего водоснабжения. Номинальное 2.0-4.0 бар, предохранительный клапан - 6.0 бар.
