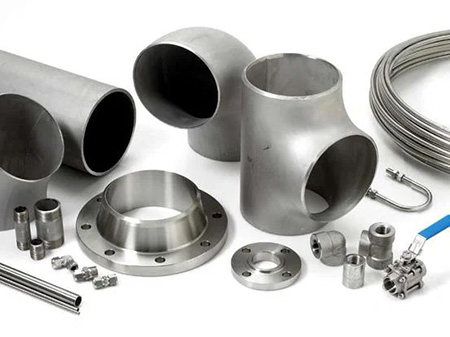

Детали трубопровода: термины

Отвод – деталь, отвечающая за планомерную корректировку направления трубопроводной системы.

Тройник – деталь, отвечающая за скрепление боковых ответвлений с центральной трубопроводной системой.

Переход – деталь, отвечающая за планомерную корректировку диаметра труб.

Заглушка – деталь, которая служит для закрывания входов и выходов в трубопроводной системе.

Исполнение – совокупность данных о детали, определяющих ее параметры и сферу применения. Известно два вида исполнения:

• Нормы, соответствующие стандартам ISO 3419;
• Нормы и технические параметры, соответствующие требованиям в рамках государства.

Вентили VALTEC в Алматы

Технические обозначения

PN – нормы давления, прописанные в ГОСТе 356 и 26349;

Рпр – экспериментальное давление по ГОСТу 356;

Рр – действующее давление;

DN – относительный проход согласно ГОСТу 28338;

D – большой внешний диаметр фитинга, ответвлений или пробки;

D1 – малый внешний диаметр фитингов;

d – большой внутренний диаметр фитингов, ответвлений или пробок;

d1 – малый внутренний диаметр фитингов;

Т – толщина детали большого наружного диаметра;

Т1 – диаметр детали в торцевой части;

ТВ – толщина оболочки между фитингами и лобовыми сечениями в области централей и разделений;

С – расстояние посреди централей «и» равным 180 градусам;

В – расстояние между лобовой поверхностью и максимально отдаленной внешней точкой с «и» равным 180 градусам;

F – расстояние между центральными частями лобовой поверхности с «и» равным 90 градусам, а также между магистральными и центральными ответвлениями фитингов;

Н – расстояние между лобовой поверхностью и точкой прикосновения касательных, идущих с места скрещивания торцов при «и» равном 45 градусам, а также посреди лобовой поверхности и центром фитинга;

h – высота шаровидной части пробки;

К – расстояние между лобовой плоскостью и максимально отдаленной от него точкой на внешней части пробки;

L – расстояние между центральными точками на торце;

R – радиус загиба ответвлений;

r – радиус внешней плоскости фитинга в области соприкосновения магистрали и поверхности, проходящей через центр торца;

W – расстояние между поверхностью торца и скрещением касательных торцов с «и» равным 60 градусам;

и – угол загиба ответвлений;

Р – отклонение от перпендикулярной лобовой поверхности и осевого контура отвода;

Q – граница отклонения поверхности торцов с «и» равным 45, 60 и 90 градусам для фитингов и переходов.
