Предохранительный клапан представляет собой трубопроводную арматуру, которая защищает оборудование и трубопроводы высокого давления от механических повреждений и различного рода разрушений в результате возникновения аварийных ситуаций. Достигается это посредством выпуска избыточного количества жидкости, газа или пара из системы, а также сосудов, в которых образуется чрезмерное давление. К тому же, данный клапан предотвращает сброс рабочей среды, когда номинальное давление восстанавливается.
Клапан предохранительный – это механизм, функционирующий в непосредственном контакте с рабочей средой вместе с другими конструкциями, выполняющими функцию защитной арматуры, в том числе, регуляторами давления.
Все предохранительные изделия могут отличаться между собой по целому ряду параметров, в зависимости от конструкционных особенностей, а именно:
Также предохранительные клапаны могут отличаться по характеру работы и представлять собой устройства прямого или непрямого действия. Первые считаются классическими предохранительными механизмами, а вторые относятся к классу импульсных приборов. Наиболее часто используемая в промышленности модификация – это угловой предохранительный дроссель пружинного типа.
Высокое давление (вернее его избыток) может возникать в системе по разным причинам, вызванным физическими внутренними процессами или же другими внешними факторами, такими, например, как:
ошибки при сборе тепломеханической схемы. Предохранительный клапан зачастую устанавливается в тех местах, где существует вероятность возникновения таких осложнений. Данные устройства совместимы практически с любым оборудованием, но наиболее востребованы они при использовании с бытовыми или промышленными резервуарами, работающими в условиях высокого давления.

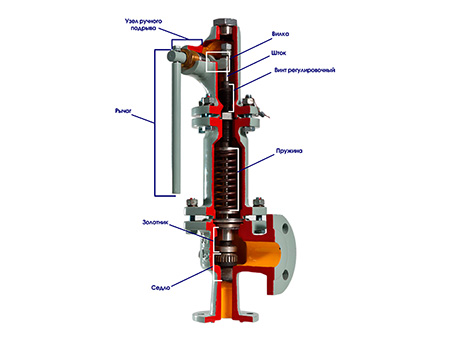

Пружинные предохранительные клапаны защищают оборудование, и тем самым предотвращают его разрушение, в результате превышения давления выше нормы. Они используются на котлах, различных резервуарах, емкостях, трубопроводах и выполняют функцию сброса рабочей среды. Излишки могут быть выброшены просто в атмосферу или же в специальную отводящую трубопроводную систему. После того как давление нормализируется, клапан закрывается. Главными характеристиками предохранительного пружинного клапана являются его пропускная способность, а также значение давления срабатывания. Последнее настраиваться на специальном оборудовании в заводских условиях, а для тестирования работы устройства, либо удаления грязи, скапливающейся по ходу эксплуатации, клапаны имеют устройство, позволяющее открывать вручную данный прибор, хотя некоторые модификации могут обходиться и без него. Для эффективной и надежной эксплуатации клапана в газообразной среде, в его конструкции может присутствовать устройство принудительного обдува. В пружинных клапанах давлению среды на затворе противостоит степень сжатия пружины. Именно она определяет силу срабатывания, а от упругости используемой пружины зависит диапазон регулировок. Широкую популярность данная арматура получила за счет своей простой конструкции, легких настроек и широкого ассортимента данной продукции. Всё это позволяет подбирать наиболее подходящую модель для эксплуатации в конкретных условиях. Предохранительный дроссель монтируется вертикально. Элементом запирания в устройстве пружинного клапана выступает дисковый затвор. Специальное приспособление, наряду с пружиной задает прижимную силу и в случае возникновения избыточного давления, заявленной прижимной силы не хватает для удержания среды. В результате происходит процесс удаления её излишков из системы до тех пор, пока уровень давления не нормализуется до исходного уровня. Узнать больше об устройстве и особенностях конструкции конкретного пружинного клапана, можно изучив его паспорт. Основными его компонентами являются запорный орган, состоящий из затвора и седла, а также задатчик. Задатчик позволяет настраивать клапан. Очень важно, чтобы золотник вплотную прилегал к седлу и препятствовал утечкам. Такие настройки осуществляются с помощью винта. Затвор, как правило, закрывается при появлении давления, которое меньше чем рабочее на 10%.
Рычажным клапаном называют устройство, в котором запорный орган герметизируется с помощью пружины или груза. Предназначение таких клапанов неизменно – сброс лишнего объема рабочей среды в случае чрезмерного повышения давления. Настраивают рычажный клапан так, чтобы при нормальных показателях давления, положение затвора всегда оставалось закрытым. Золотник клапана ощущает давления сразу двух сил – это могут быть груз или пружина, а также непосредственно рабочее вещество. Груз фиксируется на плече рычага и его вес передается на шток клапана. При заранее определенных параметрах давления, сила прижимания затвора к седлу должна быть выше, чем сила давления рабочей среды и, соответственно, клапан удерживается в закрытом положении. При повышении давления, в определенный момент прижимная сила становятся равнозначной ей и именно в этот момент клапан открывается. В период, когда клапан открыт, выполняется забор лишней рабочей среды, вследствие чего снижается давление в системе. После этого затвор опять прижимается к седлу и клапан закрывается. Подавляющее большинство рычажных клапанов выполнены в виде углового корпуса (угол расположения штуцеров составляет 90 градусов). Но бывают и такие конструкции, в которых штуцеры расположены на одной оси. Данный корпус называется проходным. Основным предназначением рычажных клапанов является защита от всевозможных аварийных ситуаций. В связи с этим данный вид арматуры считается особенно важным ответственным узлом. Как и любое другое изделие, рычажные клапаны должны соответствовать определенным требованиям:
