Площадь обогрева алюминиевого радиатора

Перед покупкой батарей необходимо сделать расчет радиаторов отопления по площади. Тепловая мощность определяет рабочий потенциал устройств. Например, нехватка теплоотдачи чревата слабым обогревом помещений. Излишки мощности приводят к увеличению расходов на отопление и бессмысленной трате тепла. Разберем несколько методов расчета радиаторов отопления для организации эффективной системы обогрева.

Что нужно для расчета секций

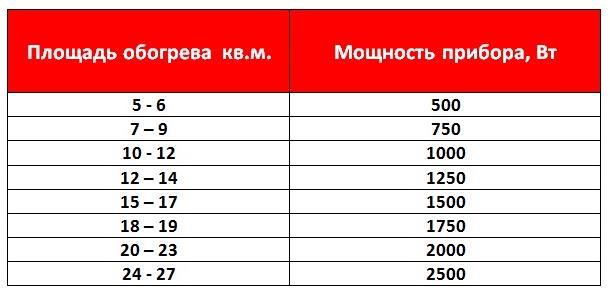

При выпуске радиаторов производители изначально просчитывают мощность устройств и оптимальный показатель на 1м2. К примеру, нормой считается 100 Вт на обогрев 1 квадратного метра комнаты с высотой потолков в (до) 3 м. Но это очень приблизительные значения, поскольку не принимается во внимание разница потолков в разных комнатах, возможные теплопотери. Порой погрешности без учета этих факторов доходят до 50%.

Таким образом, перед расчетом секций нужно учесть следующее:

1. Мощность 1 секции радиатора. Например, теплоотдача алюминиевой батареи с межосевым расстоянием 500 мм составит 185 Вт.
2. Температура теплоносителя. Если подбираете радиатор отопления для автономной системы частного дома, можно сделать самостоятельные замеры. В случае с централизованной системой теплоснабжения можно также провести замеры или уточнить данные в управляющей компании.
3. Высота потолков. Логично, что чем они выше, тем больше должна быть мощность. Рекомендуется применять поправочные коэффициенты для расчета секций. Например, если потолок 3 метра, полученные при подсчете результаты умножьте на 1,05. При высоте 3,5 коэффициент будет 1,1. И так далее. Более подробно рассмотрим коэффициенты чуть далее.

Стандартный расчет батарей

Сперва рассмотрим самый простой (универсальный) вариант проведения расчетов. Отталкиваемся от ранее упомянутого значения 100 Вт мощности на обогрев 1 квадратного метра помещения. В нашей ситуации имеем простую формулу:

K=S/U*100

К — нужное количество секций радиатора отопления;

S — площадь комнаты;

U — мощность 1 секции отопительного прибора.

Пример расчета секций для помещения площадью 15 м2. Берем алюминиевый радиатор «Теплоприбор» с межосевым расстоянием 500 мм и теплоотдачей 185 Вт. Подставляем показатели в формулу и считаем:

К=15/185*100

Получаем 8,10 (с округлением 8).

Результат расчета: потребуется 8 секций.

Радиаторы отопления в Алматы на сайте vectherm.kz

Особенности расчета для нестандартных помещений

Если в помещении потолки слишком высокие или низкие, потребуется использовать немного иной подход к расчету секций. Здесь будем брать за основу утверждение, что прогреть 1м2 пространства сможет 41 Вт тепловой отдачи.

Применяем формулу A = B x 41, в которой:

А — требуемое количество секций;

В — объем помещения (длина х ширина х высота).

Например, объем комнаты длиной 5 м, шириной 4 м и высотой 3 м составит 60 м3.

Оптимальный показатель тепловой мощности рассчитываем путем умножения объема комнаты на ранее упомянутые 41 Вт.

60 х 41 = 2460 Вт

Максимально точный способ расчета радиаторов

Ни один из упомянутых выше способов не даст точных результатов расчетов, поскольку не учитывает множество факторов. Для уточненных расчетов используется формула с поправочными коэффициентами.

В=100 Вт/м2 х К1 х К2 х К3 х К4 х К5 х К6 х К7

В — общее количества тепла, нужное для отопления комнаты;

S — площадь помещения, для которого ведется расчет.

К1, К2, К3… — поправочные коэффициенты:

1. К1 — особенности остекления. Если в комнате обычные окна с двумя стеклами, используйте 1,27. Для двойного и тройного стеклопакета значения будут 1,0 и 0,85 соответственно.

2. К2 — теплоизоляция стен. Слабое утепление вынуждает использовать коэффициент 1,27. Если оно хорошее, умножайте на 1,0. Для отличной теплоизоляции К составит 0,85.

3. К3 — площадь окон и поверхности пола в помещении. Если соотношение составит 50%, принимайте К 1,2. Для 40% — 1,1, а для 30% — 1,0. И так далее.

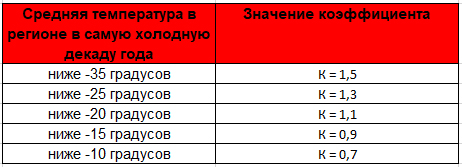

4. К4 — средний температурный показатель на улице в самый холодный период. Зимой температура опускается до -35 градусов? Используйте коэффициент 1,5. Если -25 = 1,3. Для показателя до -20 — 1,1. С каждыми 5 градусами вниз отнимайте 0,2 от коэффициента.

5. К5 — количество наружных стен. Для одной поверхности используйте К 1,1. Если две стены выходят наружу, увеличьте его на 0,1. При трех — еще на 0,1.

6. К6 — состояние комнаты выше. Если над помещением расположен холодный чердак, коэффициент составит 1,0. Для отапливаемого — 0,9. Если это квартира — 0,8.

7. К7 — высота комнаты. Потолки 2,5 м предусматривают коэффициент 1,0. Для 3-метровых он составит 1,05. Дальше с каждым 0,5 метром повышайте К на 0,05.

Представим, что у нас такие условия: комната 15 м2 с двумя стеклопакетами на окнах, умеренной теплоизоляцией стен, площадью остекления 30%, средней температурой зимой -25 градусов, двумя наружными стенами, жилой квартирой выше и потолками 2,5 м.

Теперь выполним расчеты с учетом поправочных коэффициентов:

В = 100 Вт/м2 х 1,0 х 1,0 х 1,0 х 1,3 х 1,2 х 0,8 х 1,0

Получили 124,8. Округляем и имеем 125 Вт/м2 – уже не стандартные 100 Вт, как получили по упрощенному расчету.

Остается умножить результат на площадь помещения (125 х 15 м2 = 1875) и разделить на мощность 1 секции – 185 Вт. Получаем 10,1 и округляем до 10.

Как видите, нам нужно не 8 секций, а 10. При упрощенном расчете необходимая отопительная мощность батарей получилась заниженной.
